SPIDER蜘蛛网,绞索网

添加日期:2018-04-02  点击量:

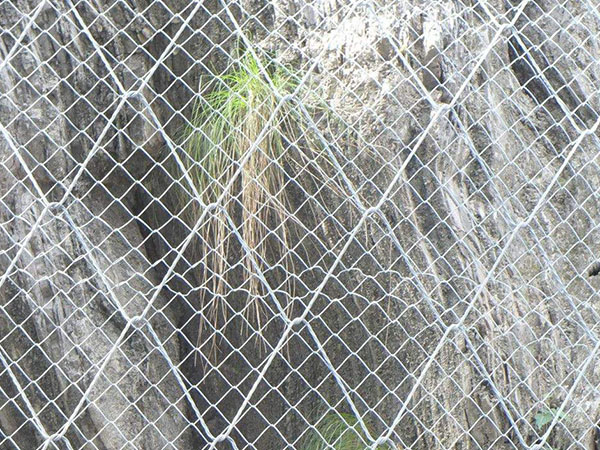

  • SPIDER蜘蛛网,绞索网图片1

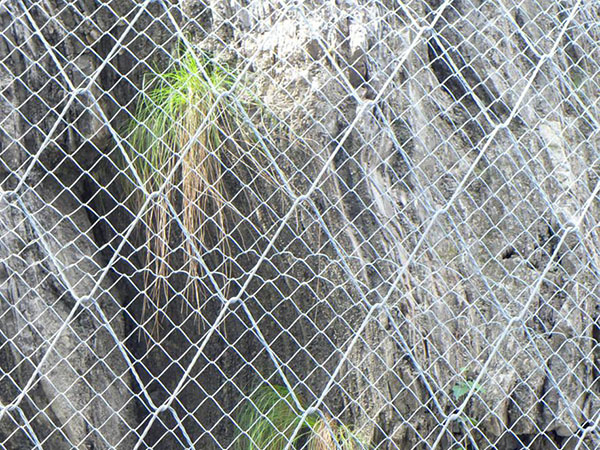

  • SPIDER蜘蛛网,绞索网图片2

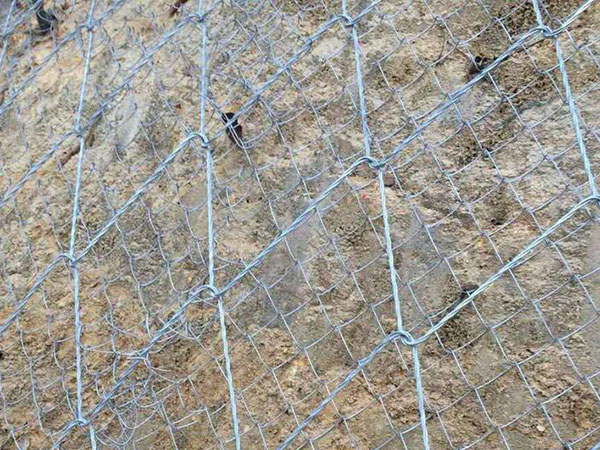

  • SPIDER蜘蛛网,绞索网图片3
  • SPIDER蜘蛛网,绞索网图片4



联系人:   刘经理  手机:13880450400  程经理  手机:13689070526

扫码加微信


绞索网由高强度防腐钢丝成索后编制,是一种以高强度钢绞线螺旋网片为主体的,全新的主动防护形式。

SPIDER边坡稳定系统(热度钢丝菱形蜘蛛防护网)

  SPIDER边坡稳定系统是一种以高强度钢绞线螺旋网片为主体的,全新的主动防护形式。

  对于高陡岩质边坡加固、孤石和松动的危岩加固来讲。SPIDER边坡稳定系统是一种高质量的防护产品。

  主要构成:SPIDER高强度钢绞线螺旋网片、预应力钢筋锚杆、专用锚垫板

  固定方式:预应力钢筋锚杆、专用锚垫板紧固

  承载能力:优于目前所有的柔性边坡稳定系统

  设计方法:基于RUVOLUM理论的设计系统

  适用范围:土质边坡和岩质边坡整体稳定加固、各类孤石危岩加固、也可结合深层锚固措施进行滑移治理

  破断拉力:195~220 kN/m

  网孔形状:菱形

绞索网由高强度防腐钢丝成索后编制,菱形网孔内切圆直径250mm,网片标准规格10x3.5m;

锚杆:一般采用一端(外露段)带加工螺纹的Φ25/28普通螺纹钢筋锚杆,也可采用Φ25精轧螺纹钢筋(如GEWI锚杆),并根据需要进行热镀锌等防腐处理,成孔困难时可采用自钻式中空锚杆;

锚垫板:菱形钢板,四个角带有扣爪,尺寸不小于320x180mm,厚度不小于10mm;需要时可改变或简化其结构;

边界绳:用于封闭防护网四周边沿的钢丝绳,根据其位置分为上边界绳、下边界绳和侧边界绳,其直径不得小于Φ12,一般选用Φ14或Φ16,单根长度不宜大于40m,每根两端各配一根长度为2~3m的钢丝绳锚杆;

辅助锚杆:选用件。用于在局部低凹处使SPIDER网更好地紧贴坡面,相对于主要锚杆,其直径可约小,一般为20~25mm,长度一般选用1~1.5m,其锚垫板亦可适当减小。

类型:

GQS(QUAROX):

GQS2主动防护系统的第三代产品,更高强度级别,性能超越GPS2更先进、更灵活的安装方式,试用范围更加广泛,高级别的防腐涂层,抗腐蚀性强提高100%无十字卡扣设计,节点强度增加,同时减少维护成本。

该系统系统采用带锚垫板的钢筋锚杆(根据需要可设计施加不超过50kN的预应力)将S250型SPIDER绞索网张紧固定覆盖于边坡上,适用于具有溜坍、崩塌、浅层滑动、风化剥落、危岩落石等潜在地质灾害的土质或岩石边坡加固和防护。

GSS2A:

GSS2A型系统,去掉格栅网后即适用于GSR2A型;去掉钢筋锚(通常还去掉侧边界绳和下边界绳及其钢丝绳锚杆)并在上沿适当增加钢丝绳锚杆(间距一般为4m)后即为仅限制落石运动范围的GSS1型围护系统,去掉GSS1型中的格栅网后即适用于GSR1型。


Q280型QUAROX绞索网Q280主动防护网,绞索网主动防护系统主要是由纵横交错的16mm横向支撑绳和12mm纵向支撑绳与4.5*4.5正方形棋式布置的锚杆相连接并进行预张拉,支撑绳构成的每个4.5*4.5挂网单元内铺设一张4.0*4.0的Q280型QUAROX绞索网,每张网与四周支撑绳间用缝合绳缝合连接并拉紧该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土的稳定性,尽可能阻止崩滑落石的发生,并将一小部分落石限定在一定空间内运动。同时在QUAROX绞索网下铺设一层小网孔的格栅网,以阻止小块的岩石崩落或限制局部岩土体的破坏。
